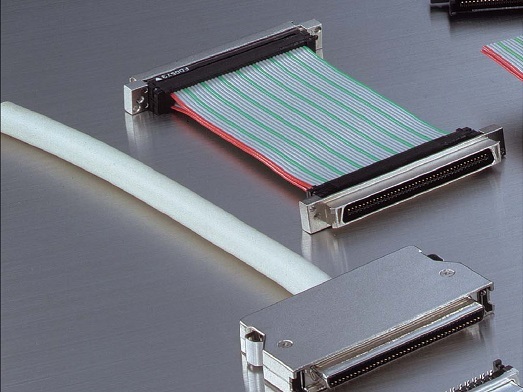

8840/8850/8855系列——KEL壓接電纜連接器

特性

?鎖定部分采用一觸式方式，操作性極佳。 ( 100極鎖緊型型)

- 完全獨立的兩點接觸，始終保持穩定的接觸。

?用鑄模包覆層完成EMI對策。

?配合部為D字型，防止誤插入。

?防止誤操作或因不可抗力造成接觸部變形的耐刮擦結構。

?8855系列（電纜中繼插頭）可對應扁平電纜。

?極數數：20、28、34、50、60、68、80、100

規格

材質?表面處理
絕緣體材料	玻璃填充尼龍66 (UL94V-0)，黑色
接觸材質	銅合金
接觸電鍍	[8840/8855] 鍍鎳基底上鍍金 [8850] （接觸部分）鍍鎳基底上鍍金 （尾部）鎳鍍覆基，錫-銅鍍光潔度
金屬外殼材質	[8840]鋼
金屬外殼飾面	[8840]鍍銅的基礎上，鎳鍍層光潔度
壓鑄外殼材料	[8805/8855]鋅合金
鑄模包覆層材料	[20-80極]鋅合金 [100極]鋁合金
鑄模包覆層	銅鍍層，鎳鍍層
彈簧鎖材料	不銹鋼
鎖螺絲材料	鋼
鎖緊螺絲	銅鍍層，鎳鍍層
電纜夾材料表面處理	不銹鋼
鎖緊接收螺母材料	鋼
鎖緊接收螺母表面	銅鍍層，鎳鍍層



性能
額定電流	每個端子0.5 A
接觸電阻	最大 30 mΩ
抗電壓	650V交流1分鐘
絕緣電阻	最小 1,000 MΩ 500V 直流時
使用溫度范圍	-55℃～+85℃
匹配線	AWG28（7 / 0.127）薄涂層型 電纜涂層外徑φ0.58mm
