FAS系列——KEL壓接電纜連接器

特性

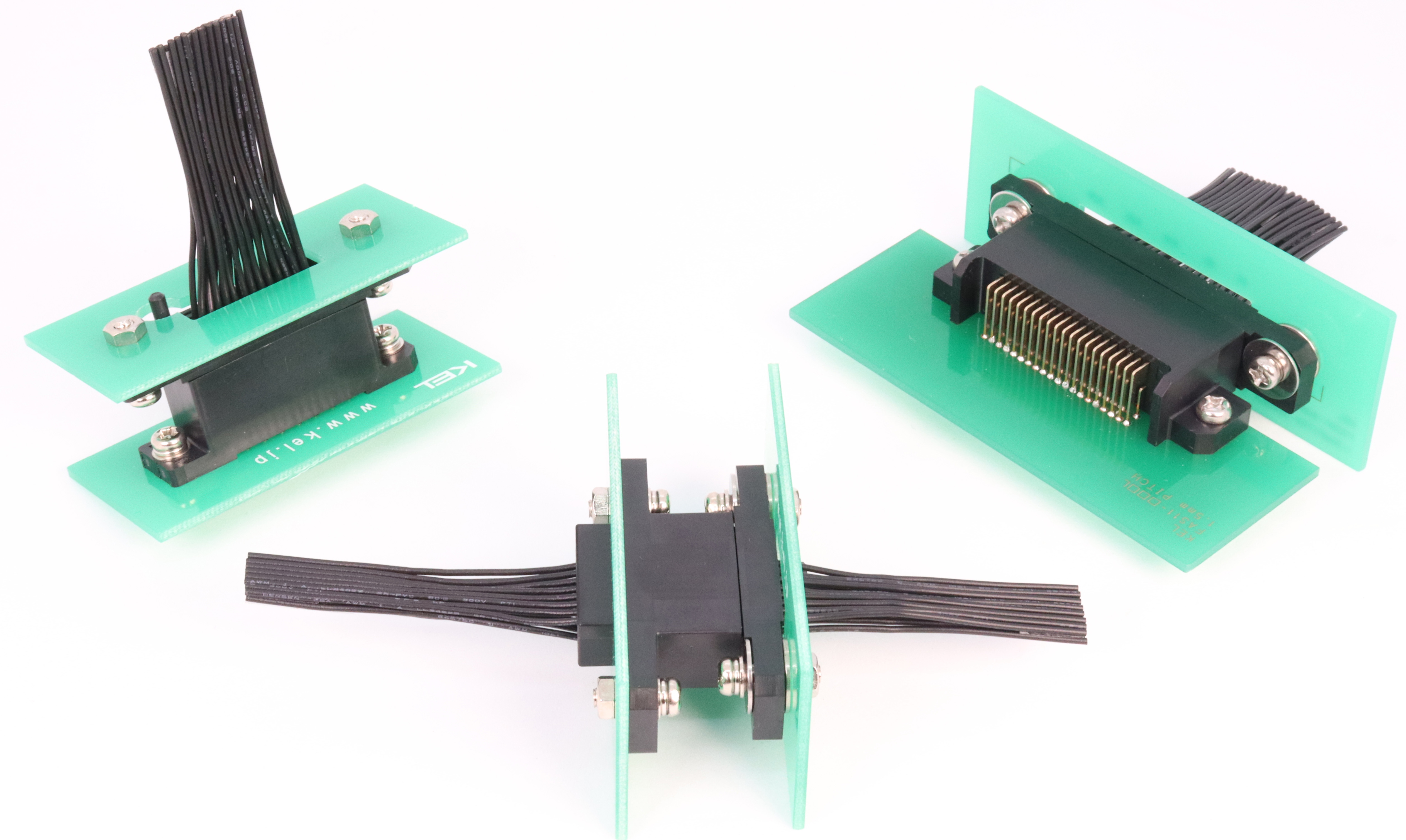

-電纜側連接器（FAS01）、底板側連接器有直型、直角型（FAS11）和電纜中繼用連接器（FAS12）。

?與FA系列相比，實現了30%以上的小型化。

- 導向機構可吸收X、Y方向±3mm的配對誤差。

- 由于電纜側連接器的螺釘部分是可移動的，因此可吸收配合后 X 和 Y 方向上的移動，最大可達 ±1.4 mm。

?有效配對長度為3.4mm的高可靠性設計。

-壓接端子采用雙葉夾緊兩點接觸結構，可防止端子彎曲并提供穩定的接觸力，從而提高可靠性。

?電纜側連接器（FAS01）、底板側連接器（FAS11）、電纜中繼用連接器（FAS12）用途廣泛。

?可提供支持熱插拔（熱插拔）的產品。電纜中繼用連接器（FAS12）實現熱插拔的3個階段。

- 還提供可承受更多插入/拔出（5,000–7,000 次）的類型。

?極數數：4、6、8、10、12、14、16、18、20、22、24、26、28、30、32、34、36、38、40

規格

材質?表面處理
絕緣體材料	玻璃填充 PBT (UL94V-0)，黑色
接觸材質	[FAS01/FAS12] 銅合金 [FAS11] 黃銅
觸點電鍍	[FAS01/FAS12] 鍍鎳底座， （接觸部分）鍍金處理 (壓接部) 鍍錫處理 [FAS11]鎳底座 （接觸部分）鍍金處理 （尾部）鍍金處理
墊圈/鉚釘材料	不銹鋼



性能
額定電流	[FAS01-□□□/FAS11-□□□ 配合時] AWG#24：每個端子最大 3.0A。 AWG#26：每個端子最大 2.5A（20 針或更少可能為 3A） AWG#28：每個端子最大 2.5A（10 針或更少可能為 3A） [FAS01-□□□/FAS11-□□□L 交配時] AWG#24：每個端子最大 2.5A（20 針或更少可能為 3A） AWG#26：每個端子最大 2.0A（10 針或更少可能為 3A） AWG#28：每個端子最大 2.0A（10 針或更少可能為 3A） [FAS01-□□□/FAS12-□□□ 配合時] AWG#24：每個端子最大 2.5A（20 針或更少可能為 3A） AWG#26：每個端子最大 2.0A（10 針或更少可能為 3A） AWG#28：每個端子最大 1.5A（8 針或更少可能為 3A）
接觸電阻	最大 30 mΩ
抗電壓	650V交流1分鐘
絕緣電阻	最小 1,000 MΩ 500V 直流時
使用溫度范圍	-40°C~+85°C
插入/拔出耐久性	[FAS01/FAS11] (#597-□) 2,000 次 (#597D-□) 5,000 次 [FAS01/FAS12] (#597-□) 2,000 次 (#597D-□) 7,000 次
兼容電纜	AWG#24/26/28 (電纜電纜涂層外徑: φ0.88~1.14mm) 獨立部件電纜
