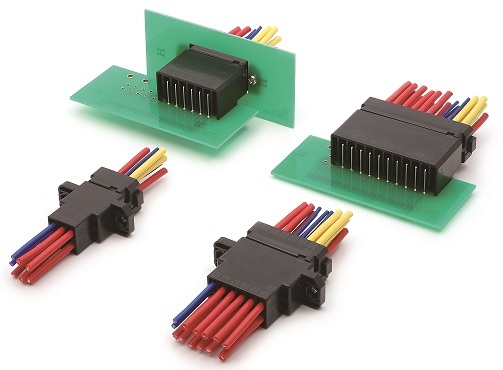

FTC系列——KEL壓接電纜連接器

特性

- 兩根電纜可壓接到一個觸點上。

- 壓接觸點可以連接到外罩的任何部分。

- 導向功能可以吸收 X 和 Y 方向上 ±3 mm 的配對誤差。

- 由于電纜側連接器的螺釘部分是可移動的，因此 X 和 Y 方向上的配合后移動最多可吸收 ±0.7 mm (FTC01)。

- 可靠的設計，有效配對長度為 3 毫米。

- 雙葉擠壓兩點接觸結構可防止接觸屈曲并提供穩定的接觸力，從而提高可靠性。

- 插座側有受體式（FTC01）和鎖定式（FTC02），插頭側有直型（FTC11）、直角型（FTC11）和電纜繼電器型（FTC12）。

- 觸點數量：6、10、12 和 20

規格

材質?表面處理
絕緣體材料	玻璃填充 PBT (UL94V-0)，黑色
接觸材質	銅合金
接觸電鍍	[FTC0□/FTC12]鎳鍍層下； 接觸部分：壓接部分：鎳； [FTC11]鍍鎳基底上鍍金
安裝工具材料	銅合金
安裝工具表面處理	鍍鎳基底上鍍金
墊圈/鉚釘材料	不銹鋼



性能
額定電流	*請參閱產品目錄，因?yàn)橐褂玫倪B接器和電纜取決于通電極數等。
接觸電阻	最大 10 mΩ
抗電壓	2,200 伏交流電 1 分鐘
絕緣電阻	最小 1,000 MΩ 500V 直流時
使用溫度范圍	－55℃～＋105℃
插入/拔出耐久性	500次
兼容電纜	AWG#14/16/18/20（電纜外皮外徑：φ1.8～φ3.4mm） 分立電纜
壓接部分的抗拉強度	[AWG#14/16] 190 N 或以上 [AWG#18] 120 N 或以上 [AWG#20] 75 N 或以上
