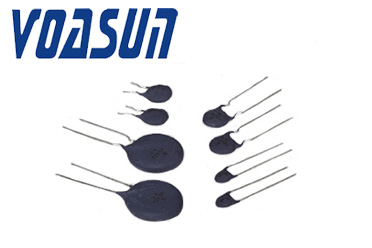

SEMITEC大功率熱敏電阻

功率熱敏電阻利用NTC熱敏電阻的自動加熱特性，在短時間內導致電阻顯著降低?？墒褂霉β薀崦綦娮杼娲蝗腚娏飨拗齐娮?。功率熱敏電阻的優點是通過自加熱降低電阻，從而降低功率損耗，實現節能。已通過UL1434，文件編號：E92669(不包括1D2-22)認證。

在線咨詢規格書下載

產品詳情

我司是Semitec授權代理商，Semitec系列產品均有在售，需要了解價格、包裝數，交期以及產品資料請咨詢在線客服！

形名

外形尺寸圖

	D	T	H	H0	d	引線直徑
D2-05	最大8.5	最大7.0	最大11.5	最大15.5	5.0±1%	Φ0.8
D2-07	最大11.0	最大9.0	最大13.0	最大16.0
D2-08	最大10.0	最大7.0	最大13.0	最大17.0
D2-10	最大13.0	最大9.0	最大17.0	最大19.5
D2-11	最大11.5	最大8.0	最大15.0	最大18.5	7.5±1
D2-13	最大14.5	最大8.0	最大18.0	最大21.5
D2-14	最大17.0	最大9.0	最大21.0	最大22.5
D2-15	最大16.5	最大8.0	最大20.0	最大23.0	10±1	Φ1.0 （Φ0.8）
D2-18	最大19.5	最大8.0	最大23.0	最大26.0
D2-22	最大23.0	最大8.0（最大8.5）	最大26.5	最大29.5

單位：mm

應用領域

開關電源，充電樁，適配器，LED照明電源，OA機器，TV，空調，風扇馬達,，消磁回路等
標準：UL 1434 文件編號E92669

可靠性

項目	試驗條件	判定基準
焊接耐熱性	260℃ 10s	△R±15%
焊接耐熱性	350℃ 3.5s	△R±15%
焊接性	245℃ 3s（助焊劑材料：乙醇）	焊接率50%以上
端子應力	10N 10s	△R±15%
耐電壓	AC 1000V 1min	小于1mA
絕緣阻抗	DC 500V	100MΩ以上
高溫	各形名的最高使用溫度：1000h	△R±20%
高溫高濕	40℃ 相對濕度90% 1000h	△R±15%
循環溫度實驗	-40℃（30min）→室溫（5min）→160℃（30.min）→室溫（5min） 10次循環	△R±15%
通電負荷試驗	最大容許電流1000v（環境溫度25）	△R±20%

規格

零件號	零負載電阻額定零功率電阻 R25( Ω ) ( ± 15％)	※公稱B定數 Rated B-value B25/85(K) ( ± 15％)	使用溫度范囲類別溫度范圍( ℃ )
□□ D2-05	5 ?20	2650 ～2800	-50 ?150
□□ D02-07	5 ?22	2800 ～2900	-40 ?160
□□ D02-08	5 ?20	2700 ～2900	-50 ?170
□□ D02-10	2 ?16	2800 ～3000	-40 ?160
□□ D02-11	2 ?20	2650 ～3000	-50 ?170
□□ D02-13	1 ?16	2650 ～3050	-50 ?200
□□ D02-14	2 ?16	2800 ～3000	-40 ?160
□□ D02-15	1 ?16	2650 ～3100	-50 ?200
□□ D02-18	4 ?47	2900 ～3450	-50 ?200
□□ D02-22	1 ?6	2800 ～3000	-50 ?200

注意事項
1. 如果對引線施加壓力的話，會在褲腿附近產生裂縫。
2. 因為動作過程中會產生高溫，所以請充分考慮連接引線的方法、部件的耐熱、周邊部件的配置。
3. 請不要將多個并列連接使用。
